开关柜在线监测综合分析系统
高压断路器是电力设备中重要的开关设备，起到控制和保护作用，是决定电力系统能否安全供电的重要
因素之一。断路器长时间运行之后，相关传动部位、弹性元件及电气部分性能易劣化，易导致断路器可靠性

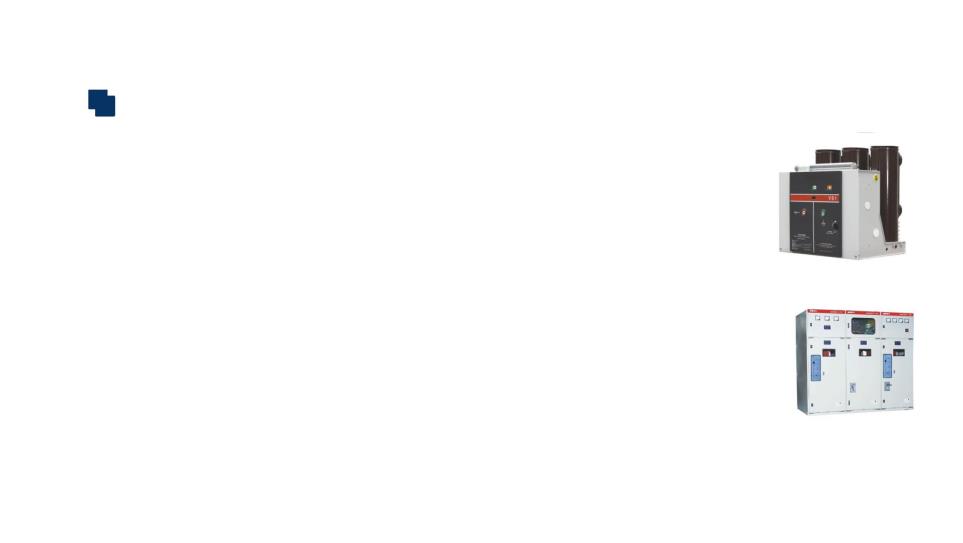

各变电站中10kV中置式断路器作为配网的核心设备，起到关键性作用。在长期分合过程中，由于弹簧的
工艺及长时间分合状态，弹簧的收缩程度与疲劳度不同，以及开关手车未能够完全插入属半插入状态时，就
会导致每个动静触头之间的接触力度不同，所产生的通过电流及电阻值不等。导致触头发热最终导致烧坏触
头，酿成的事故的发生，往往多种原因可以导致温度过高，而仅仅采用单一形式的温度测量不能够完全找出

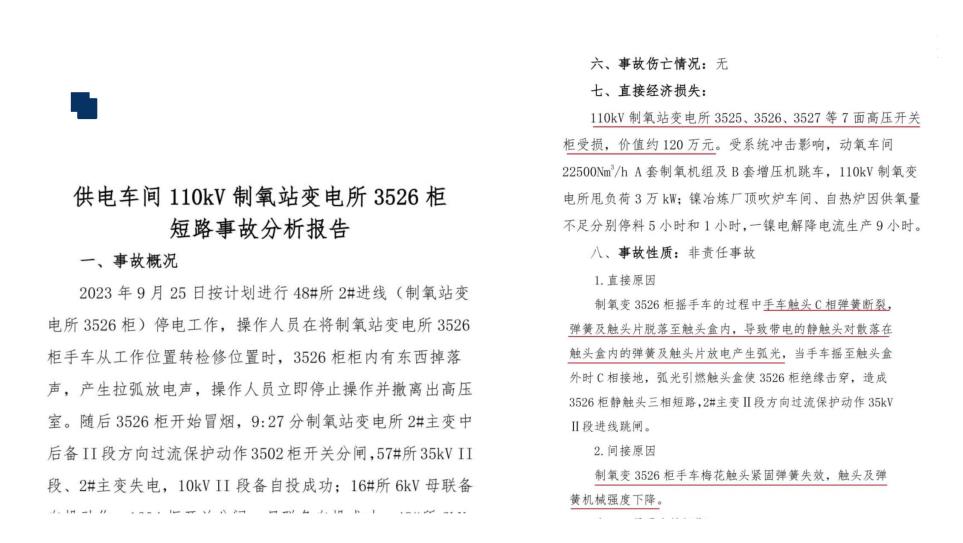

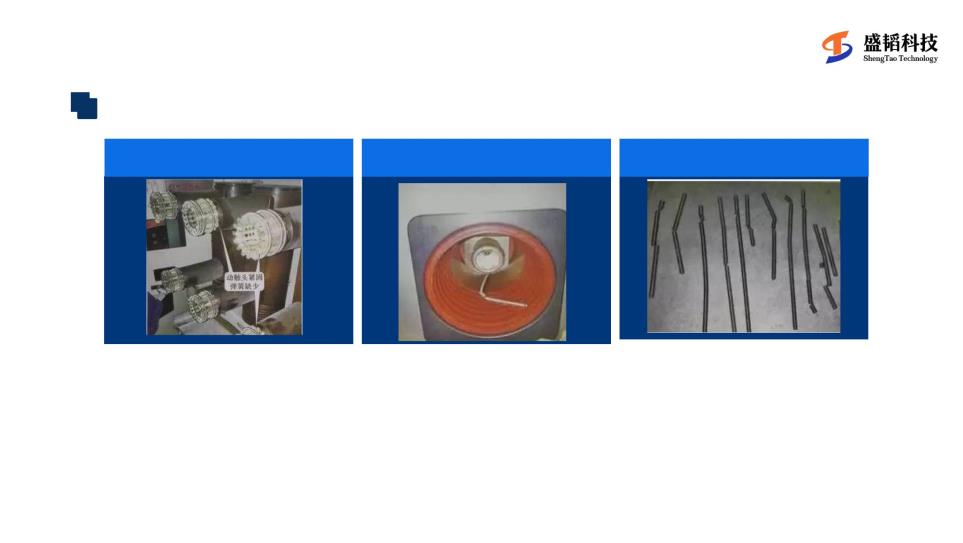

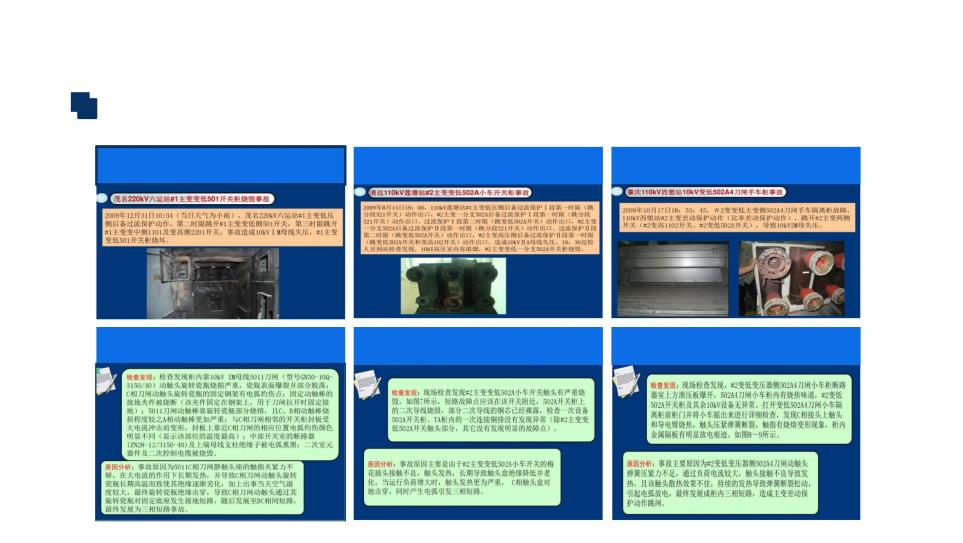

某110KV变电站共发现该变电站先后有7个10kV出线开关柜手车动触头压紧弹簧出现上述

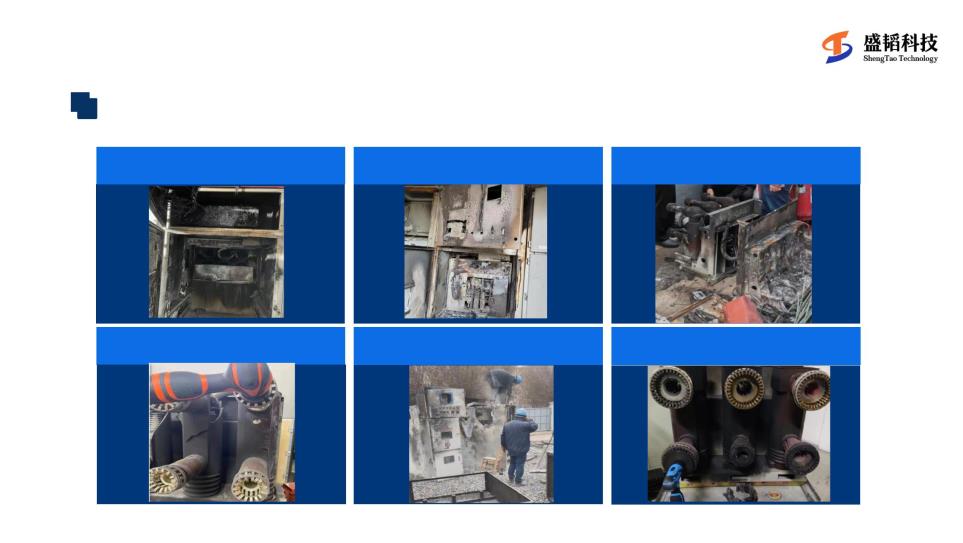

断裂隐患。1、动触头压紧弹簧断裂，紧固力下降。2、手车A相下动触头和B相母线侧动触
头导电杆绝缘护筒侧压紧弹簧断裂。造成10kV母线接地、弧光短路，也可能因手车动、静
触头放电拉弧而造成母线短路事故。该变电站10kV开关柜内多次发生压紧弹簧断裂。
《带电设备红外诊断技术应用导则DL/T664-1999》和《交流高压电器在长期工作时的发热GB763-90》。
缺陷分尖 标准 对应措施 危急热缺陷 表面温度超过90℃，或温升超过75℃或相对温差（温差）超过55℃； 需立即安排停电处理
严重热缺陷 表面温度超过75℃，或温升超过65℃或相对温差（温差）超过50℃； 需联系停电尽快处理
对同一柜内不同相间或同类负荷柜间测温比较，当温差超过允许温差值 30%时
一般热缺陷 表面温度超过60℃，或温升超过30℃或相对温差（温差）超过25℃； 需安排修，尽快停电
热隐患 表面温度超过50℃，或相对温差（温差）超过20℃； 跟踪监视或安排计划

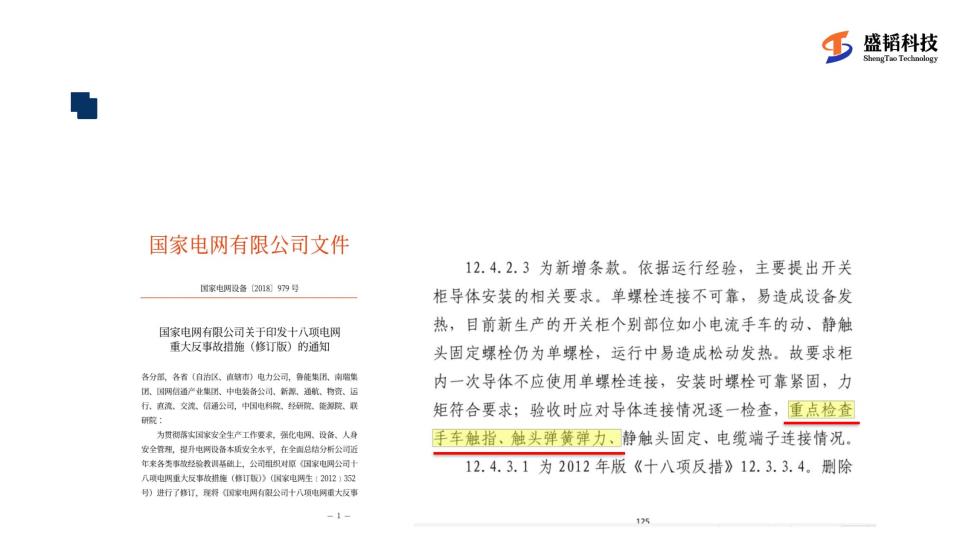

对高压开关柜触头插入深度的要求《国家电网公司十八项电网重大反事故措施》
12.3.31特别规定“手车开关每次推入柜内后，应保证手车到位和隔离插头接触良好。”四川省电力公司专门下达了“关于加强
10kV高压开关柜运行检修管理的通知”，重点强调对手车式开关柜验收时逐台测量其触头插入深度。于去年3月份省公司在全省公
司范围内专门开展开关柜交叉检查工作，重点排查手车开关触头接触情况。并且要求在今后的开关柜例行检查中增加手车触头的插
用经校准后的专用装置直接测量，取3次测量最小值，也可用经验证明确认的换算方法进行间接测量。
广西电力行业协会于2021年4月13日对此夹紧力测试方法进行鉴定结果如下：
该产品技术性能稳定可靠，经过12个供电局及出具的试运行总结报告，产品
压力测试技术和测量精度满足现场 实际需要。鉴定委员会同意该产品通过新
|
|
|

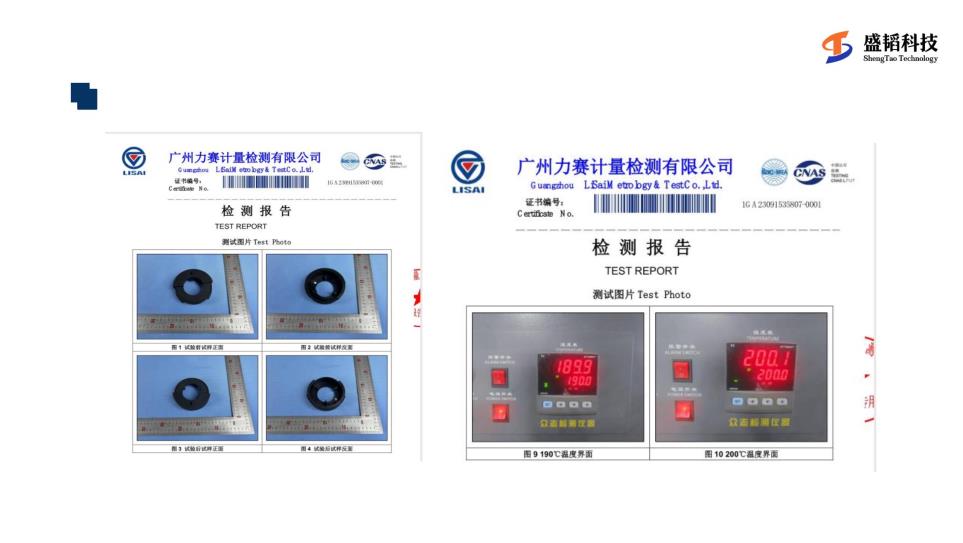

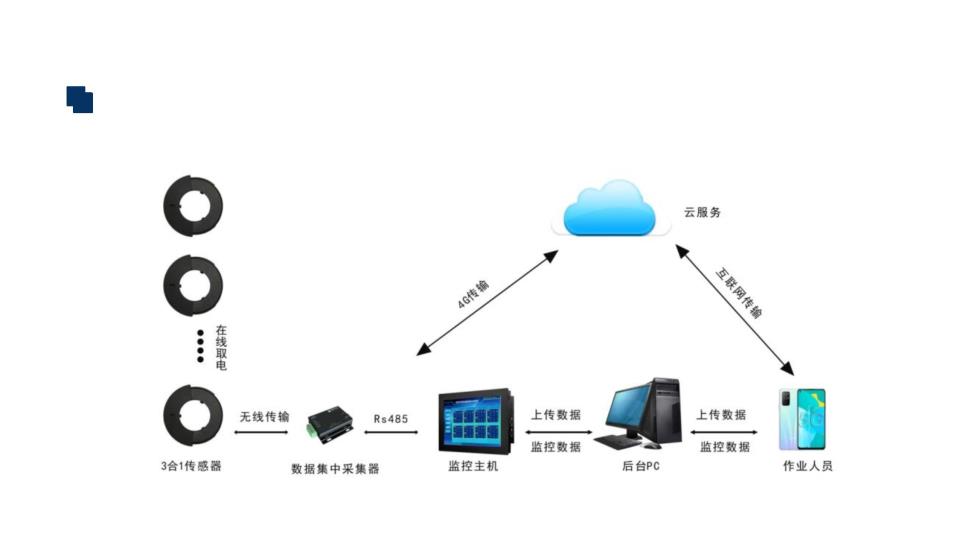

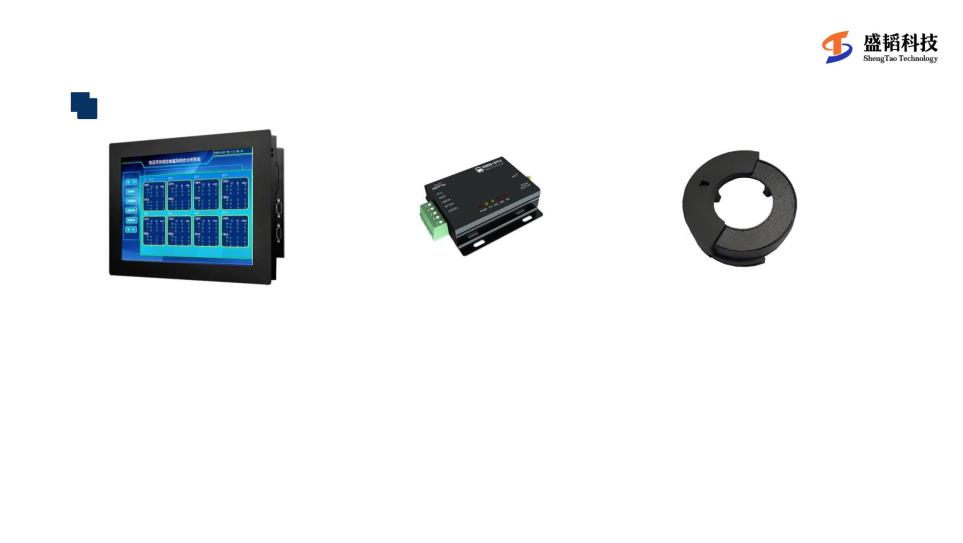

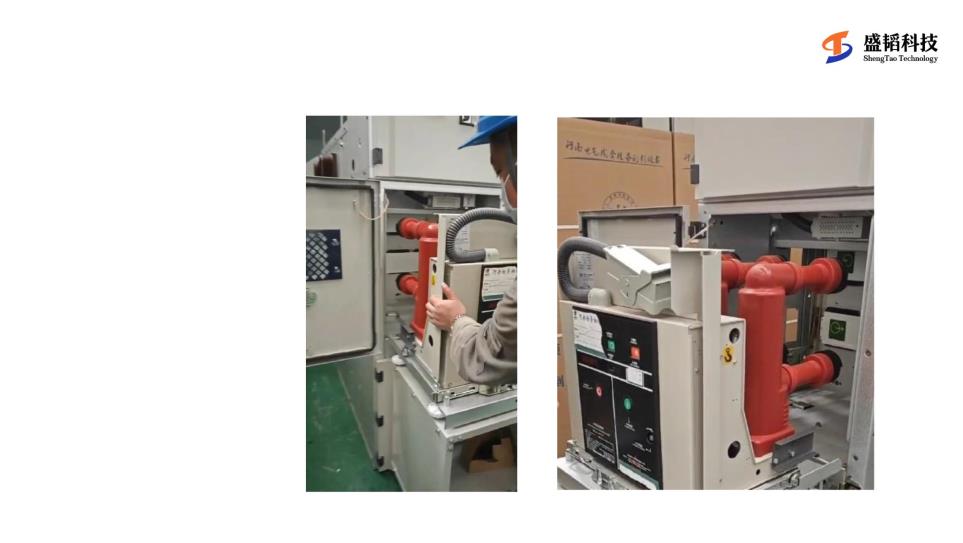

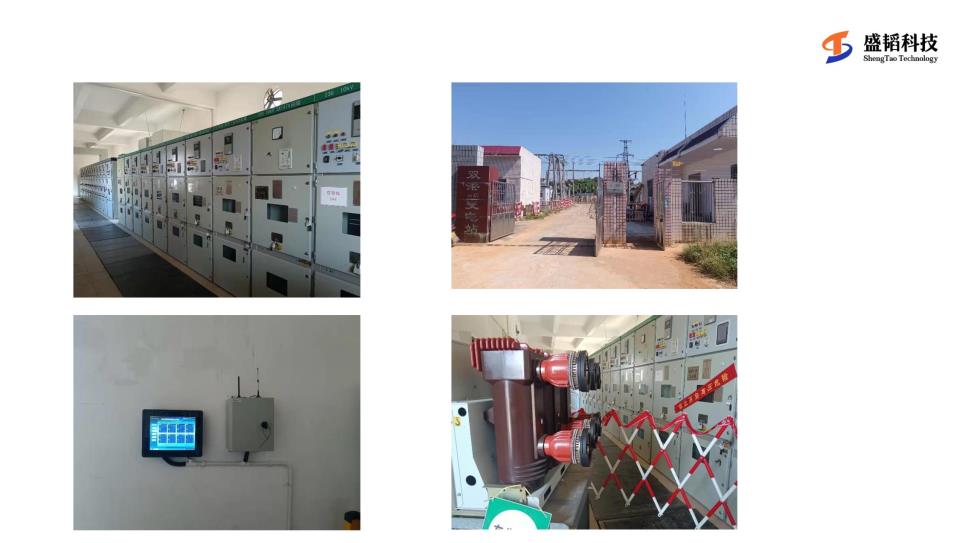

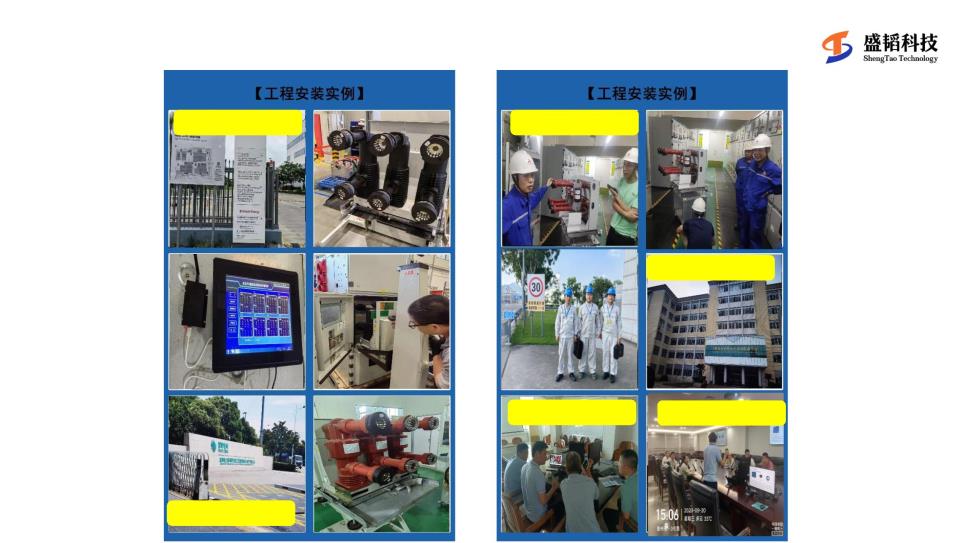

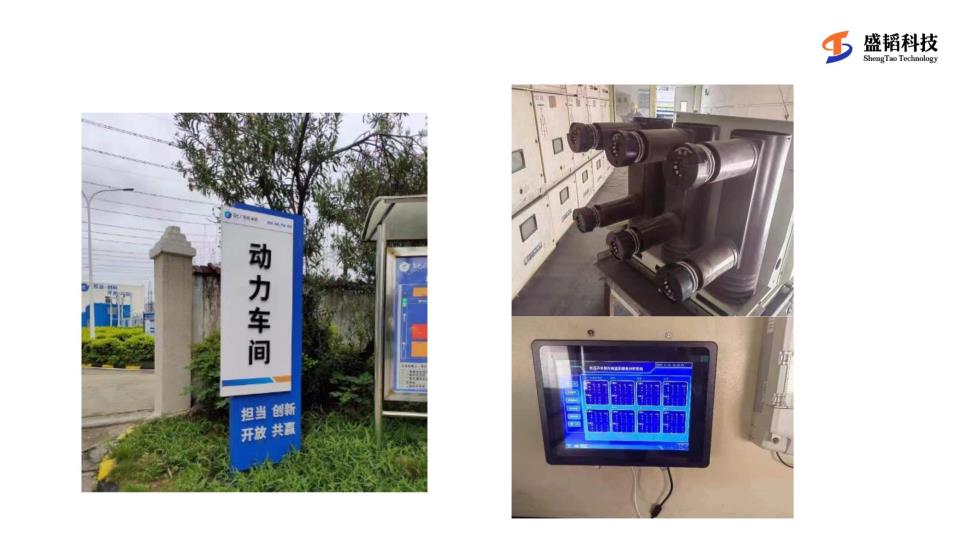

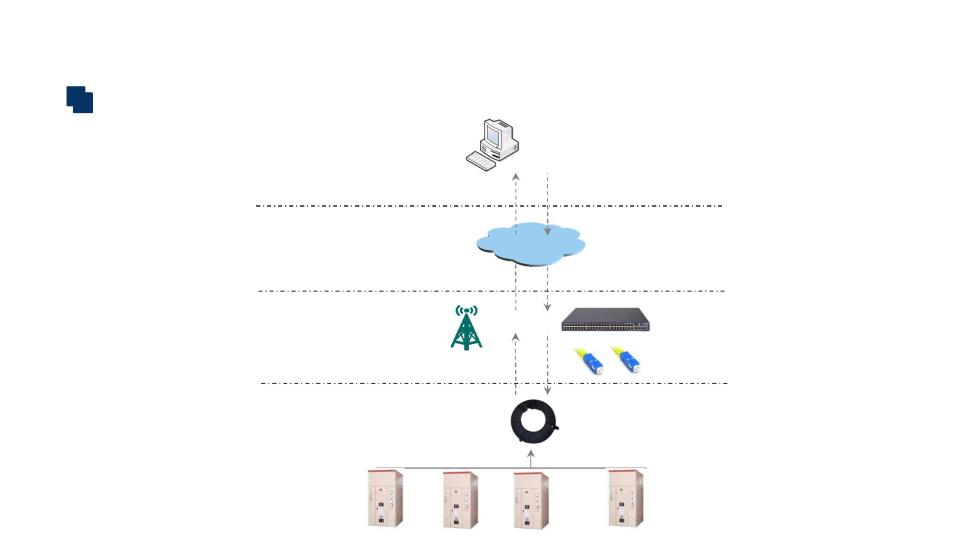

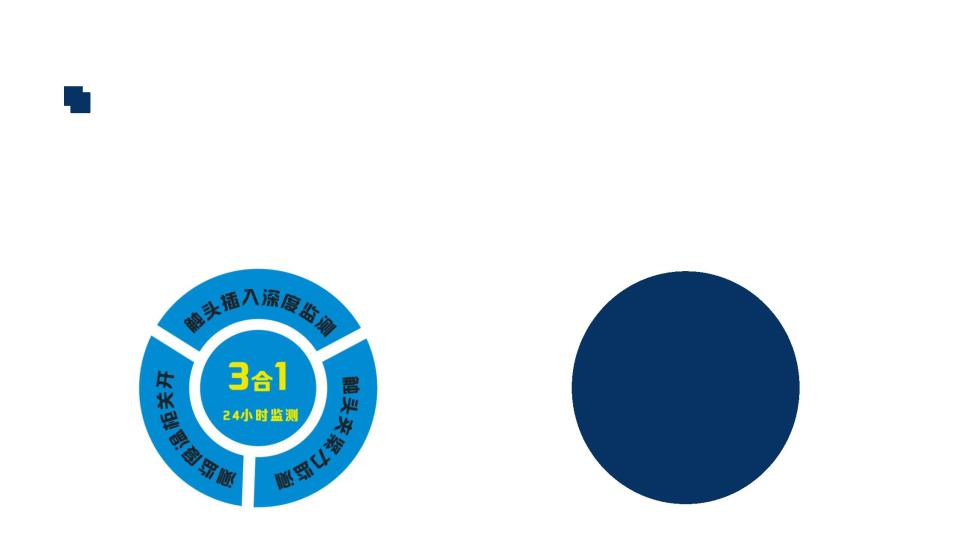

本系统是集先进传感技术、数字识别技术、无线通信技术、低功耗技术、抗干扰技术以及自动化控制技术为一

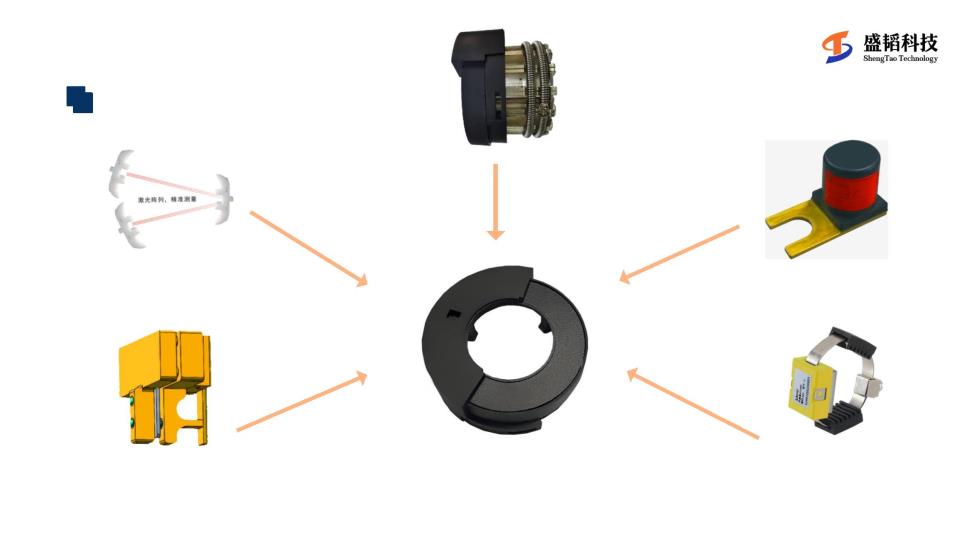

体的高新技术产品，系统将温度传感器、夹紧力传感器、插入深度传感器三者一体化，运用先进的无线通信技术进行
数据传输，对开关柜触头进行温度、夹紧力、插入深度的实时在线监测，系统具有图像界面可视化、阀值报警、曲线
分析、查询统计、报表管理等功能，系统既可本站就地运行也可组网集成运行。

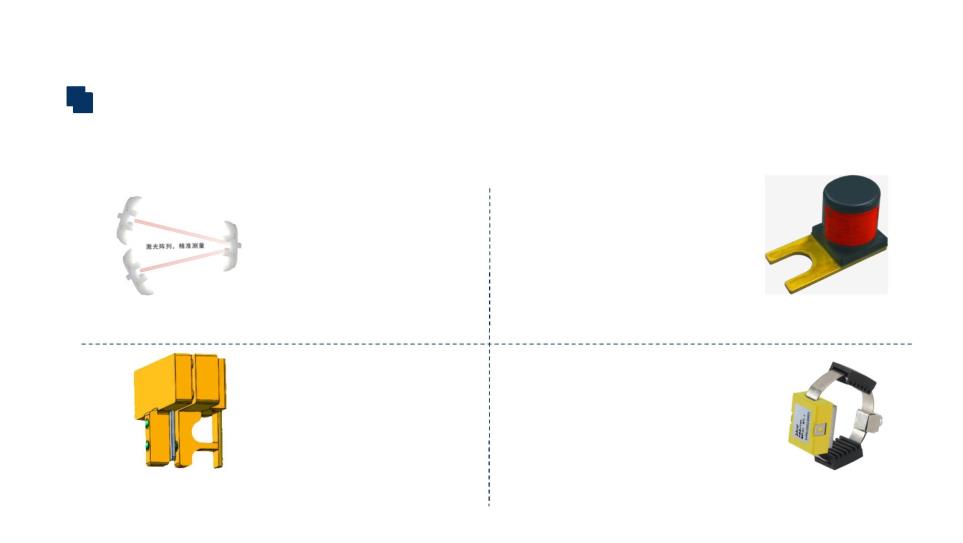

多种类别传感装置，对应开关实物， 可以测量高压开关触指夹紧力、开关触指
可以按站点、设备类型、项别、型号进 通过以上监测可以对开关柜做出系统性的
行数据存储，进行数据分析做为设备老 分析及预判，填补国内外空白。
化及选型指导。

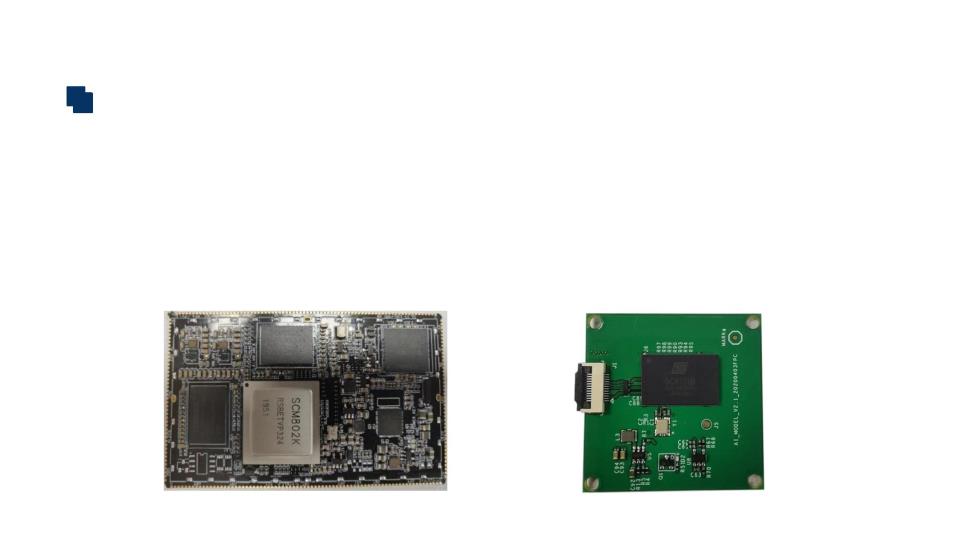

SC1477高性能人工智能核心板由智芯公司自主研发，基于SCM802K+SCA101A芯片开发的高端工业控制核心
板，采用通用接口设计，易集成，易使用，具有低功耗、高能效比的运算能力等特点。采用物联网化和APP化设计，
在原有通信等基本功能上内置安全加密芯片保障数据安全性，可接入工业物联网管理平台，利用大数据计算和基于
神经网络算法,实现数据采集、状态告警、故障研判。提高设备运行状态的感知水平，实现告警状态快速上报及提供

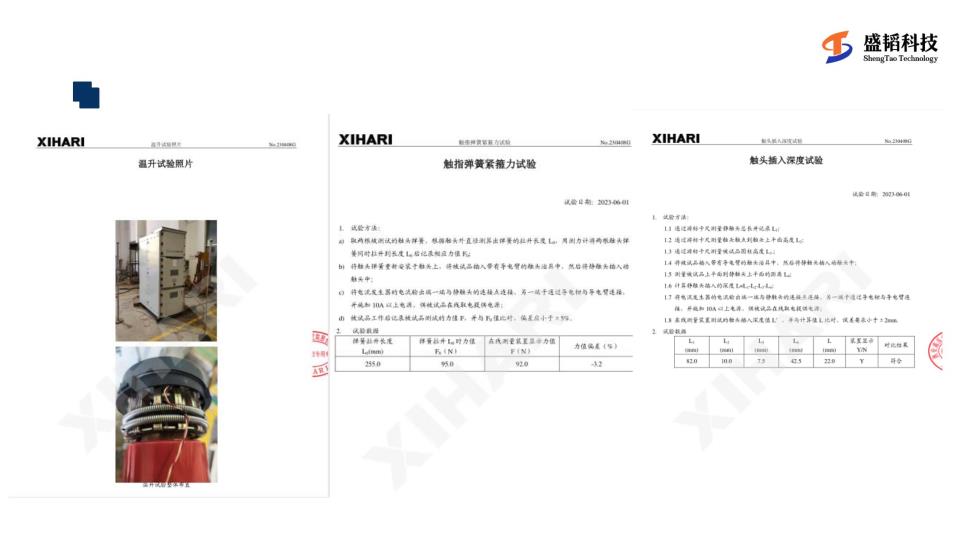

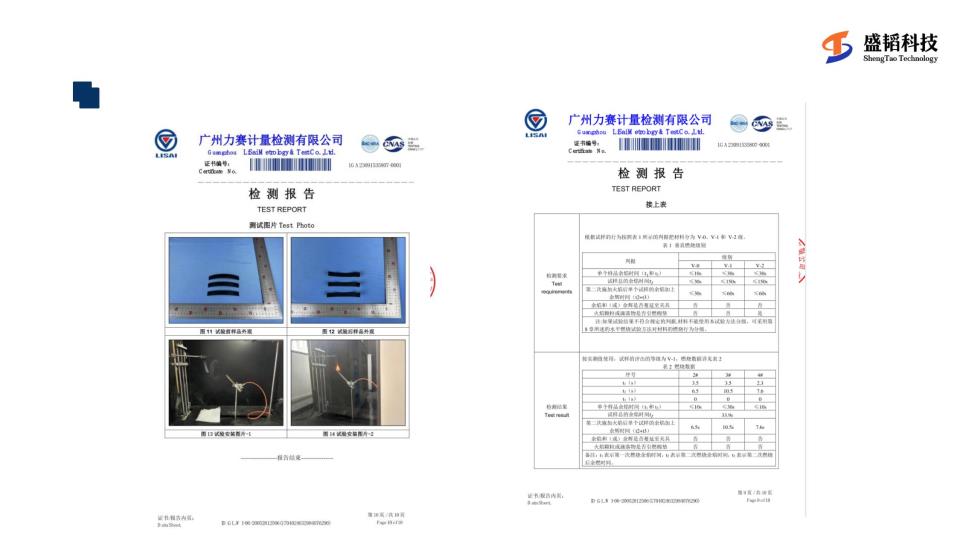

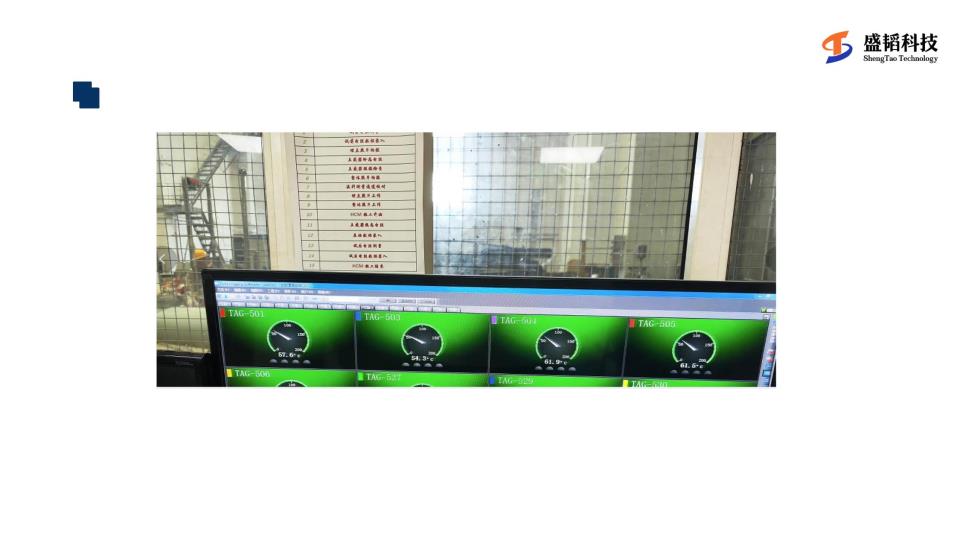

2023.6.7 在西安高压电器研究院进行加装传感器后是否影响开关柜触头散热验证实验，对开关
柜A上、B上，A下、B下触头位置加装热电偶传感器，对开关柜进行通流后进行观察数据。前面数值
温度图为加装三合一传感器后开关柜触头温度分别为（57.6℃、 54.3℃）， （61.9℃、 61.5.℃）。

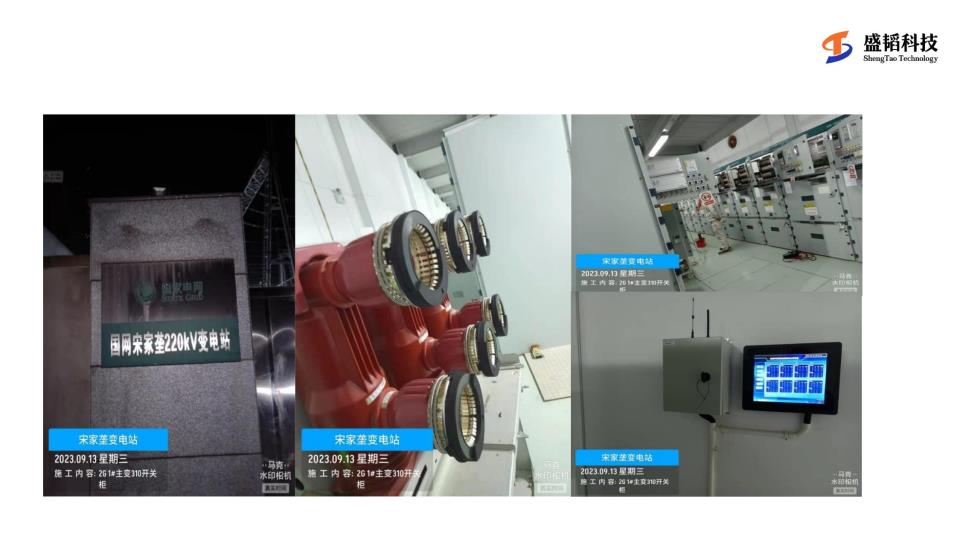

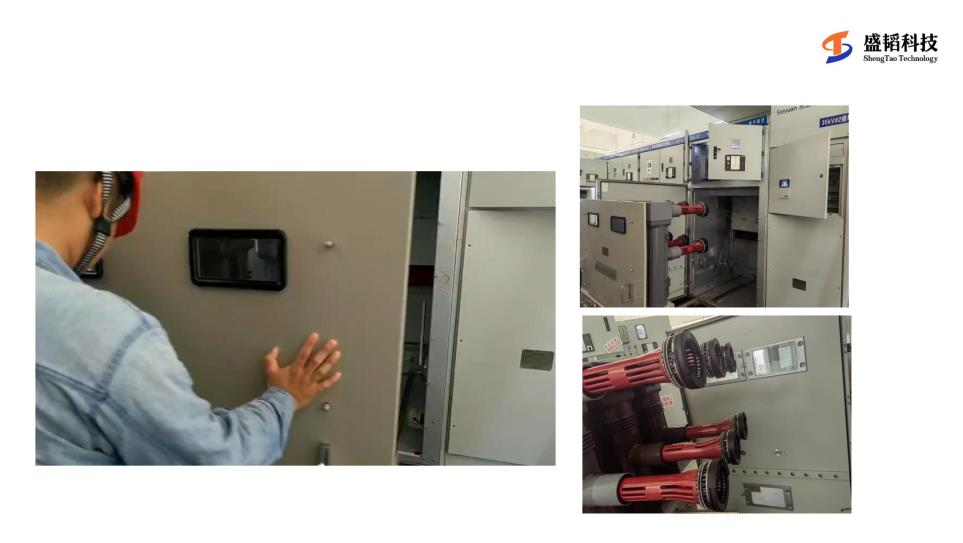

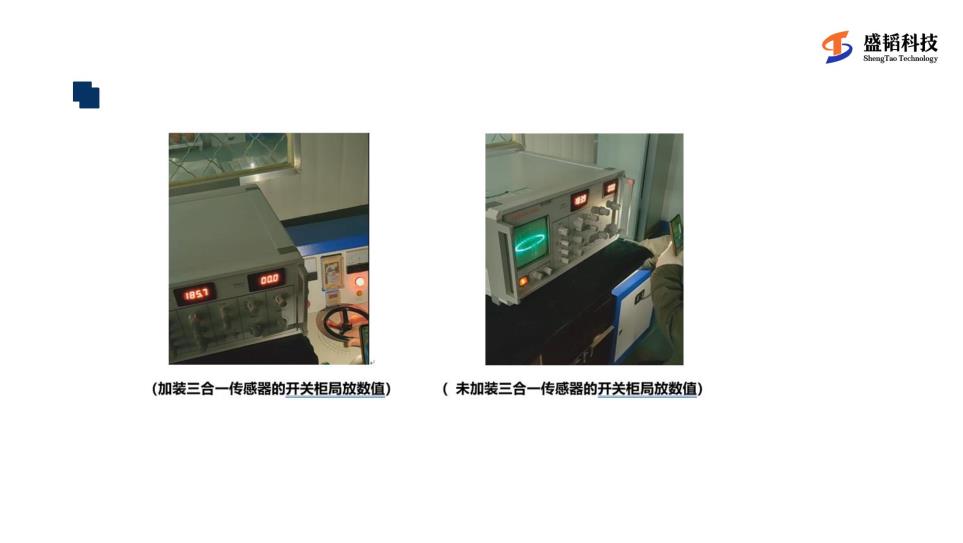

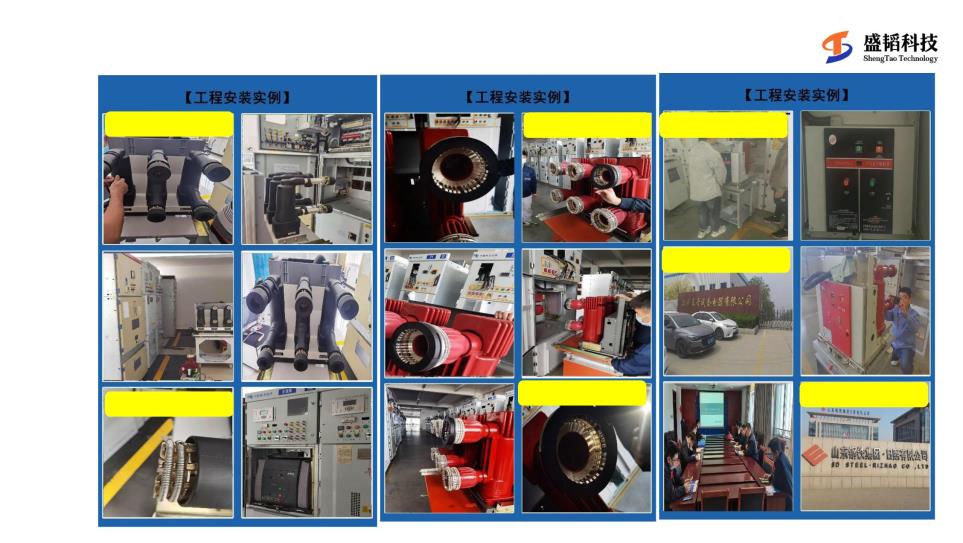

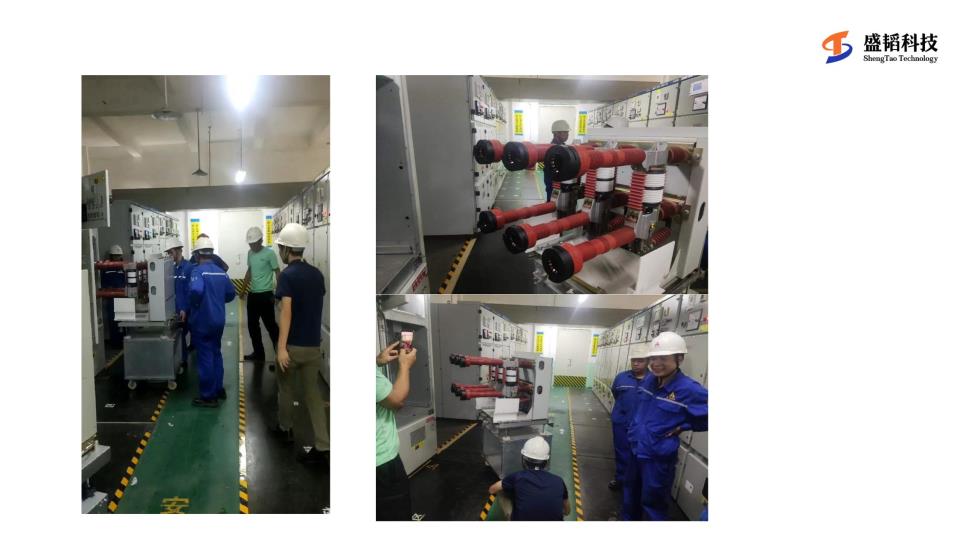

2023.11.7日 河南省电网公司设备部、郑州供电局运维部等领导带队去平高柜子厂，对这个产
品技术与原理认可后。现场观测传感器对开关柜有无局放影响的试验。前面视频截图是加装传感器
后的局放值，后一个视频截图是开关柜自身局放值。经比对，无任何影响表示认可。
开关柜在线监测综合分析系统产品的回报率高。仅一个省电网2021年统计3,064座
35KV及以上电压等级变电站×50面开关柜（每个主站）为153200个柜子（15万），仅
一个省的主网的需求达几十亿元市场。而配网10KV开关柜的数量比变电的高于几十倍之
另外五大六小发电系统，仅五大发电集团2021年统计有2310家电厂*100面开关柜，
将有23.1万面。而每个省的企业所拥有的开关柜数量无法估计。仅一个钢厂至少8000面
开关柜，石化、造纸等大型企业每家拥有的真空开关柜数量也至少2000-3000面。（包
钢8000-10000面，日照钢铁3000多面、山钢12000多面、太钢12000多面，湛江宝钢
另外各个行业凡是有配电房的地方都可以进行安装实施智能化监测。市场前景广阔，
